修理のまとめ 2

時系列に書いてゆくと同じ作業が繰返しでてきますので、今後は範疇別にまとめてゆこうと思います。今回はエンジンOHに絡んだ補足作業です。

1 ステムシールについて
バルブとバルブガイドは1度しか交換していませんが、ステムシールは何度交換したかわからないぐらい試行錯誤してもらってます。

フェラーリ社から供給される(されていた)ステムシールだけでも数種類ありまして、
①エンジンOHキットに同梱されていたゴム製純正品
②現在パーツオーダーすると送られてくるテフロンを使った純正品
③テフロンを金属バネで絞めているBB以降の純正品
などです。

『メーカー純正品を使って駄目なら私の責任でない!』ってのが普通のスタンスかと思いますが、担当メカは納得いかなかった様子・・・。社外品など色々なステムシールを装着、テスト走行、取外しての形状変化を計測されたとか・・・。

その結果選ばれたのは、サイズ、素材、機能性の観点からヤマハSR400というバイクに使われている日本製のものでした!ごくオーソドックスなゴム製で上部をバネで絞めるタイプですが、私はこれが正しい選択だったと思っております。
右から順に、
今回採用されたヤマハSR400用
日産A型エンジン用
①OHキットの旧タイプ純正品
②新タイプテフロン純正品
③BB以降のテフロン純正品

2 オイルプレッシャーホース作成
油圧計とエンジンを繋ぐオイルプレッシャーホースにクラックが入り漏れだしました。
そのうち純正パーツに戻そうと思いますが、奥まった場所にありますのでエンジンルームから見ても全く違和感はありません。

しっかし、油圧計に直結して測っているとは驚きました。てっきりセンサーで測り、信号だけ送っていると思っていましたよ~ (笑)

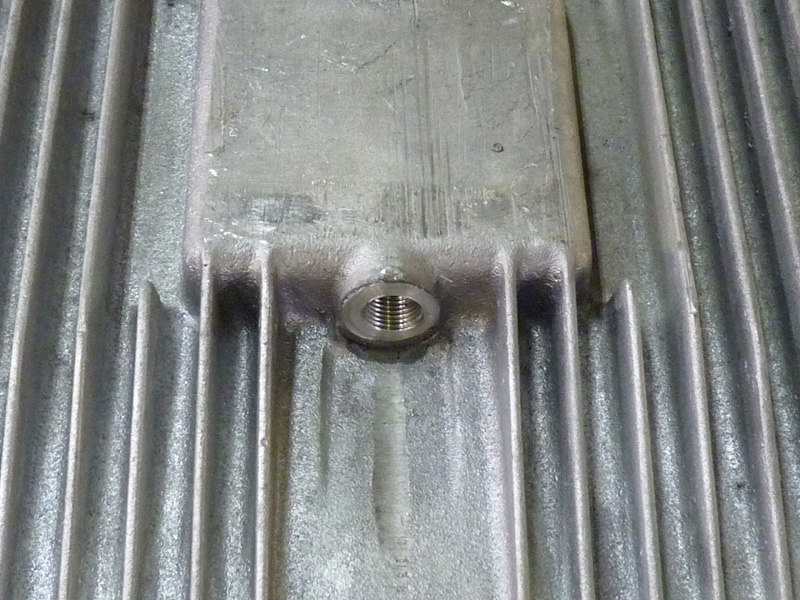

3 オイルパンドレイン穴 ネジ山再製
オイルパンドレインのネジ山がヘタってトルクが掛けられなくなったとの事で、アルゴン溶接で肉盛りしてネジ切りしました。ねじ山が光ってますねっ!

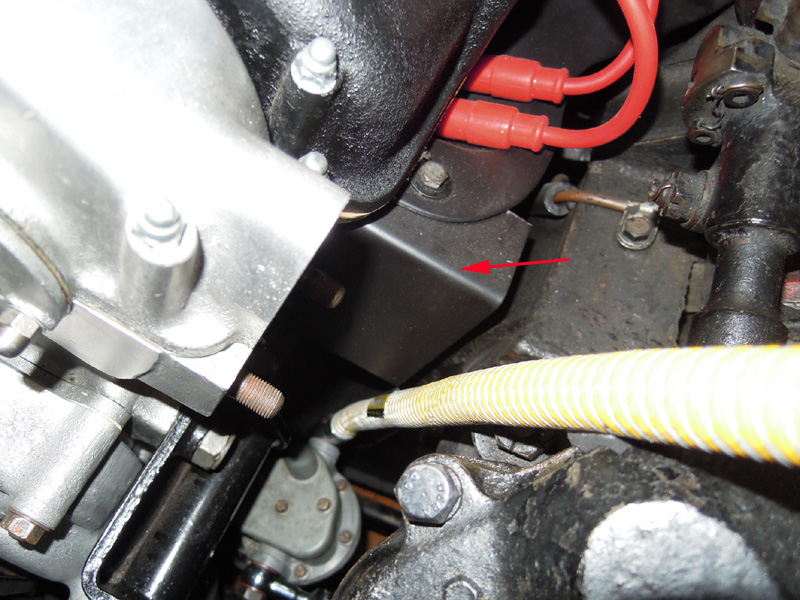

4 エキマニ遮熱板の作成
パーコレーションの症状が何度か確認されたので燃料経路の遮熱対策の一環です。左バンクエキマニ付近をフューエルホースが通っているので、見た目を損なわない形で遮熱板を増設してくれました。
5 ガスケット、Oリングについて
純正パーツとして送られてくるエンジンガスケットやOリング等のシール類はイタリア(?)品質です・・・(笑) ガスケットはボルト穴がズレてますし、ゴム製品も硬化して使用が憚られたり、もちろんキットに無い物もあります。

最初のころこそ純正ガスケットを使ってましたが、結局は採寸し、国産ガスケットシートを切り出してくれてました。作業への責任感が為せる技だなぁ~と感心しておりました。

緑が純正、白がお手製
破断した純正シート(矢印)。
漏れたオイルがエキマニまで達し、エンジンルームから白煙でました!

最も難儀したヘッドガスケットについてはTom YangさんのTipsにある通りのトラブルを歩みました!トータル4回ほど交換したと思います。結局、Tomさんとコンタクトさせていただき、お勧めのAustralian Head Gasketsを調達いたしました。

純製のヘッドガスケット。矢印がオイル穴、他は全てクーラント穴です。

赤い隔壁がかなり盛上がり、いかにもな感じのAustralia製ガスケット

補機類に関しては別項で書こうと思ってますので、エンジン本体に関する項目は以上で終わります。
